SDJCR/L 11 Beitelplaathouder

ZCC-CT

De SDJCR/L beitelhouder is een veel ingezette beitelhouder en heeft een snij- hoek van 93°. Voor langsdraaien en voor hoeken groter dan 60°. Geschikt voor positieve wisselplaten van het type DCMT en heeft  2 effectieve snijkanten en een tophoek van 55°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

Rechtse uitvoering afgebeeld

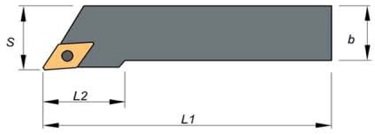

  Afmetingen   Onderleg plaat Schroef Onderleg plaat schroef Sleutel
Artikelnummer b x b S L1 L2 Prijs
SDJCL 1616 H11
 16x16 20 100 24 € 43.70 D11BS I60M3,5X12 SM5X8,65A WT15IP
SDJCL 2020 K11
 20x20 25 125 24 € 45.94 D11BS I60M3,5X12 SM5X8,65A WT15IP
SDJCL 2525 M11
 25x25 32 150 29 € 48.10 D11BS I60M3,5X12 SM5X8,65A WT15IP
SDJCR 1616 H11
 16x16 20 100 24 € 43.70 D11BS I60M3,5X12 SM5X8,65A WT15IP
SDJCR 2020 K11
 20x20 25 125 24 € 45.94 D11BS I60M3,5X12 SM5X8,65A WT15IP
SDJCR 2525 M11
 25x25 32 150 29 € 48.10 D11BS I60M3,5X12 SM5X8,65A WT15IP

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
DCMT 11T304-HM-YBC152F
€8.28
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
DCMT 11T308-HM-YBC252F
€8.28
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
DCMT 11T304-EF-YBM153F
€8.28
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
DCMT 11T308-EM-YBM253F
€8.28
AfbeeldingSnedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,1 -0,25 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
DCMT 11T304-HM-YBD152F
€8.28
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
DCMT 11T308-HM-YBD152F
€8.28
AfbeeldingSnedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,2-0,3 mm/omw
140m/min (120-160)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
140m/min (120-160)
DCGX 11T304-LH-YBG102
€9.82
AfbeeldingSnedediepte (ap) 0,2-0,5 mm
Voeding (F) = 0,05-0,12 mm/omw
120m/min (100-140)

80m/min (40-90)
DCGX 11T308-LH-YBG102
€9.82
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05 -0,15 mm/omw
120m/min (110-130)


Non-ferro
Koper
Aluminium
Kunststof
500m/min (>500)
DCGX 11T304-LC-YBG101
€9.82
AfbeeldingSnedediepte (ap) 0,2-1,0 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
500m/min (>500)
DCGX 11T308-LC-YBG101
€9.82
AfbeeldingSnedediepte (ap) 0,2 -0,4 mm
Voeding (F) = 0,05 -0,3 mm/omw
500m/min (>500)
250m/min (195-310)
