PCLNR/L Beitelplaathouder

ZCC-CT

De PCLNR of de PCLNL beitelhouder is een veel ingezette beitelhouder en heeft een snij- hoek van 95°.

Voornamelijk geschikt voor langsdraaien en voor hoeken groter dan 90°. Geschikt voor negatieve wisselplaten van het type CNMG en heeft  4 effectieve snijkanten en een tophoek van 80°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

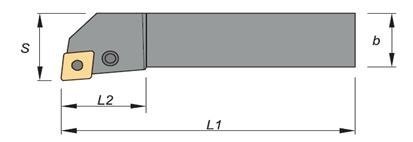

Rechtse uitvoering afgebeeld

  Afmetingen   Sleutel Kantelpen Veer Schroef Onderleg plaat
Artikelnummer b x b S L1 L2 Prijs
PCLNL 2020 K12
20x20 25 125 32 43.60 WH30L L4 SP4 LEM8X21 C12AP
PCLNL 2525 M12
25x25 .32 150 32 43.60 WH30L L4 SP4 LEM8X21 C12AP
PCLNR 2020 K12
20x20 25 125 32 43.60 WH30L L4 SP4 LEM8X21 C12AP
PCLNR 2525 M12
25x25 32 150 32 43.60 WH30L L4 SP4 LEM8X21 C12AP

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium bewerking
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
CNMG 120404-DM-YBC152F
€7.81
Afbeelding
Snedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
CNMG 120404-PM-YBC252F
€7.81
Afbeelding
Snedediepte (ap) 0,5-3,5 mm
Voeding (F) = 0,2-0,5 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
CNMG 120404-EF-YBM153F
€7.81
Afbeelding
Snedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
CNMG 120404-EM-YBM253F
€7.81
Afbeelding
Snedediepte (ap) 0,3-3,0 mm
Voeding (F) = 0,12-0,28 mm/omw
120m/min (100-140)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
160m/min (140-180)
CNEG 120404-NF-YBG105
€7.96
Afbeelding
Snedediepte (ap) 0,2-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
120m/min (100-140)

80m/min (40-90)
CNMG 120404-NM-YBG105
€7.21
Afbeelding
Snedediepte (ap) 0,5-2,0 mm
Voeding (F) = 0,12-0,20 mm/omw
120m/min (110-130)
