QEED Steekhouder

ZCC-CT

De QEBD/QEED steekhouders zijn geschikt voor steekplaten van 2 en 2,5 mm. De steekhouders zijn voorzien van dubbelzijdige steekplaten van het type ZTBD/ZPED en leverbaar in 2 en 2,5 mm steekbreedte.

Alle houders worden geleverd met de daarbij behorende onderdelen.

Rechtse uitvoering afgebeeld

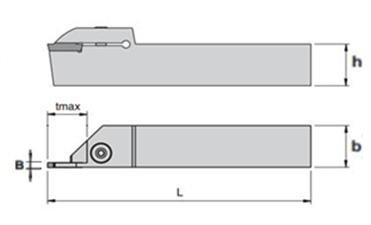

  Afmetingen   Sleutel Schroef Sleutel Schroef Schroef
Artikelnummer L h=b B tmax Prijs
QEBD 1616L04
125 16 2 4 58.30 GB70-85-M5x16 WH40L
QEBD 1616R04
125 16 2 4 58.30 GB70-85-M5x16 WH40L
QEBD 2020L14
125 20 2 14 63.20 GB70-85-M5x16 WH40L
QEBD 2020R14
125 20 2 14 63.20 GB70-85-M5x16 WH40L
QEED 1616R17
125 16 2.5 17 58.30 WH40L GB70-85-M5x20
QEED 2020L17
125 20 2.5 17 63.20 WH50L GB70-85-M6x20
QEED 2020R17
125 20 2.5 17 63.20 WH50L GB70-85-M6x20
QEED 2525L17
150 25 2.5 17 68.00 WH50L GB70-85-M6x20
QEED 2525R17
150 25 2.5 17 68.00 WH50L GB70-85-M6x20

Materiaal
Vc m/min Dubbelzijdige plaat 2mm
Vc m/min Dubbelzijdige plaat 2,5mm
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
140m/min (130-140)
ZTBD 02002 MM YB9320
€12.00
Afbeelding
Snedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
120m/min (110-130)
105m/min (100-110)
140m/min (130-140)
ZPED 02502-MG YBG302
€11.46
Afbeelding
Snedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
120m/min (110-130)
105m/min (100-110)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
90m/min (80-100)
ZTBD 02002 MM YB9320
€12.00
Afbeelding
Snedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
85m/min (80-90)

90m/min (80-100)
ZPED 02502-MG YBG302
€11.46
Afbeelding
Snedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
85m/min (80-90)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
130m/min (110-150)
ZTBD 02002 MM YB9320
€12.00
Afbeelding
Snedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
110m/min (90-120)

130m/min (110-150)
ZPED 02502-MG YBG302
€11.46
Afbeelding
Snedediepte (ap) mm
Voeding (F) = 0,05-0,1 mm/omw
110m/min (90-120)
