PSSNR/L Beitelplaathouder

ZCC-CT

De PSSNR/L beitelhouder is een veel ingezette beitelhouder en heeft een snij- hoek van 45°. Voor langsdraaien en voor hoeken groter dan 45°. Geschikt voor negatieve wisselplaten van het type SNMG en heeft  8 effectieve snijkanten en een tophoek van 90°.

Alle beitelhouders worden geleverd met de daarbij behorende onderdelen

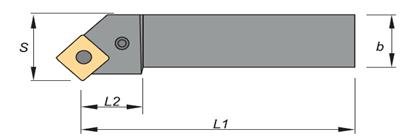

Rechtse uitvoering afgebeeld

  Afmetingen   Schroef Kantelpen Veer Onderleg plaat Sleutel
Artikelnummer b x b S L1 L2 Prijs
PSSNL 2020 K12
20x20 25 125 30 44.91 LEM8X21 L4 SP4 S12AP WH30L
PSSNL 2525 M12
25x25 32 150 30 44.91 LEM8X21 L4 SP4 S12AP WH30L
PSSNR 2020 K12
20x20 32 125 25 44.91 LEM8X21 L4 SP4 S12AP WH30L
PSSNR 2525 M12
25x25 32 150 32 44.91 LEM8X21 L4 SP4 S12AP WH30L

Materiaal
Vc m/min Finiseren - Medium bewerking
Vc m/min Medium - Ruwen
Staal
Ongelegeerd staal ST37 ST52-3
Laaggelegeerd staal C45 C60
Hooggelegeerd staal 36CrNiMo4 42CrMo4
350m/min (240-380)
SNMG 120408-DM-YBC152
€8.33
Afbeelding
Snedediepte (ap) 0,5-2,0 mm
Voeding (F) = 0,05-0,2 mm/omw
220m/min (180-260)
160m/min (140-180)
260m/min (220-300)
SNMG 120408-PM-YBC252
€8.33
Afbeelding
Snedediepte (ap) 1,0-4,5 mm
Voeding (F) = 0,2-0,5 mm/omw
200m/min (170-230)
130m/min (110-150)

Roestvrijstaal
Roestvrij staal ferritisch / martenitisch 403-416 - 420
Roestvrij staal Austenitisch 303-304-316
220m/min (200-240)
SNMG 120408-EF-YBM153
€8.33
Afbeelding
Snedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
160m/min (140-180)

160m/min (140-180)
SNMG 120408-EM-YBM253
€8.33
Afbeelding
Snedediepte (ap) 0,5-3,0 mm
Voeding (F) = 0,12-0,28 mm/omw
120m/min (100-140)


Gietijzer
Grijs gietijzer GG10-GG15-GG20-GG25-GG30-GG35-GG40
Nodulair gietijzer GGG40-GGG50-GGG60-GGG70
220m/min (200-250)
SNMG 120408-PM-YBD152
€8.33
Afbeelding
Snedediepte (ap) 0,4-2,0 mm
Voeding (F) = 0,1-0,3 mm/omw
160m/min (140-180)

160m/min (140-180)
SNMG 120408-PM-YBD152
€8.33
Afbeelding
Snedediepte (ap) 0,5-4,0 mm
Voeding (F) = 0,2-0,5 mm/omw
140m/min (120-160)


Hittebestendige materialen
Duplex
Hittebestendige materialen Ni basis
160m/min (140-180)
SNMG 120408-NM-YBG105
€8.25
Afbeelding
Snedediepte (ap) 0,4-1,5 mm
Voeding (F) = 0,05-0,2 mm/omw
120m/min (100-140)

80m/min (40-90)
SNMG 120412-NM-YBG105
€8.25
Afbeelding
Snedediepte (ap) 0,5-2,0 mm
Voeding (F) = 0,12-0,20 mm/omw
120m/min (110-130)
